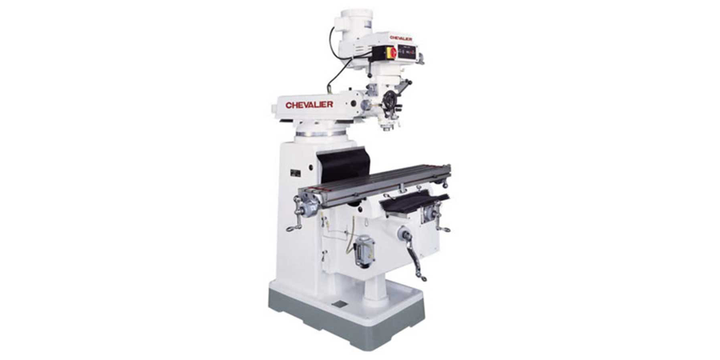

CHEVALIER เครื่องกัดป้อมปืนแนวตั้ง FM-2SK

ประโยชน์

• Chevalier เป็นหนึ่งในผู้ผลิตเครื่องมือกลชั้นนำในไต้หวัน
• การออกแบบเครื่องจักรที่มีคุณภาพ เชื่อถือได้ ใช้งานง่ายและปลอดภัย
• ผลิตภัณฑ์คุณภาพที่มั่นคงสำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์ระดับอุตสาหกรรม

คุณสมบัติ

• มอเตอร์และรอกกราวด์ที่สมดุลแบบไดนามิก
• เพลามอเตอร์ที่รองรับชุบโครเมียมและแบริ่งให้ไดรฟ์ที่นุ่มนวลและสั่นสะเทือนต่ำมาก
• สปินเดิลความแม่นยำสูงใช้ตลับลูกปืนสัมผัสเชิงมุม
• รางสไลด์ประกบและสี่เหลี่ยมของโต๊ะ อาน และเสาเคลือบด้วย Turcite-B
• ปากกาชนิดฮาร์ดโครมขัดเงาเพื่อให้การเคลื่อนไหวราบรื่น
• การยึดน็อตคู่ของโต๊ะและลีดสกรูของอานช่วยลดระยะฟันเฟือง
• เฟืองและเพลาแบบปีกนกชิ้นเดียว เฟืองตัวหนอนและเพลาชิ้นเดียว
• ระบบหล่อลื่นแบบนัดเดียว
• เครื่องป้อนกำลังแกน X และ Y
• ชุดอาร์เบอร์และคอลเล็ต

ข้อมูลจำเพาะ

ขนาดโต๊ะ : 254 x 1270 มม. ระยะเคลื่อนที่ตามยาว : 901 มม. ระยะเคลื่อนที่แนวขวาง : 400 มม. ระยะเคลื่อนที่ในแนวตั้ง (หัวเข่า) : 370 มม. ช่องตัว T ของโต๊ะ : 3 / 16 รับน้ำหนักสูงสุด : 340 กก. มอเตอร์แกนหมุนในแนวตั้ง : 2HP ความเร็วแกนหมุน : 60 ~ 2280 ( 8 ขั้นตอน) Spindle Taper : #30 NST Spindle Noseto Table : 70 ~ 440 mm Spindle Center to Column Surface : 102~ 652 mm Spindle Quill Travel : 127 mm Autom atic VerticalFeeds : 0.04, 0.08, 0.14 mm /rev Overarm Tr avel : 550 มม. องศาการหมุนของแขน: 360 ไม่รวมค่าขนส่งและค่าติดตั้ง

ข้อมูลจำเพาะทางเทคนิค

• น้ำหนักสุทธิ: 1080,000 กก
• ขนาดหน่วย: 252.2X200X203.4CM
• ส่วนสูงผิดปกติ: 223,400
• ความยาวเสื่อม: 272,200
• ความกว้าง: 220,000
• ประเภท: เครื่องกัดแนวตั้ง
• หน่วยขนาด: 272,200
