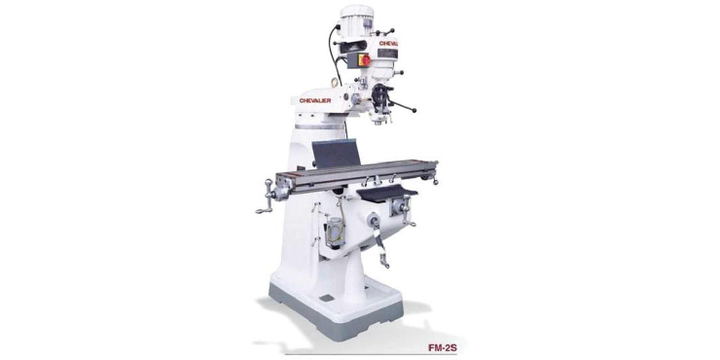

CHEVALIER เครื่องกัดป้อมปืนแนวตั้ง FM-2S

ประโยชน์

• Chevalier เป็นหนึ่งในผู้ผลิตเครื่องมือกลชั้นนำในไต้หวัน
• การออกแบบเครื่องจักรที่มีคุณภาพ เชื่อถือได้ ใช้งานง่ายและปลอดภัย
• ผลิตภัณฑ์คุณภาพที่มั่นคงสำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์ระดับอุตสาหกรรม

คุณสมบัติ

• มอเตอร์และรอกกราวด์ที่สมดุลแบบไดนามิก
• เพลามอเตอร์ที่รองรับชุบโครเมียมและแบริ่งให้ไดรฟ์ที่นุ่มนวลและสั่นสะเทือนต่ำมาก
• สปินเดิลความแม่นยำสูงใช้ตลับลูกปืนสัมผัสเชิงมุม
• รางสไลด์ประกบและสี่เหลี่ยมของโต๊ะ อาน และเสาเคลือบด้วย Turcite-B
• ปากกาชนิดฮาร์ดโครมขัดเงาเพื่อให้การเคลื่อนไหวราบรื่น
• การยึดน็อตคู่ของโต๊ะและลีดสกรูของอานช่วยลดระยะฟันเฟือง
• เฟืองและเพลาแบบปีกนกชิ้นเดียว เฟืองตัวหนอนและเพลาชิ้นเดียว
• ระบบหล่อลื่นแบบนัดเดียว
• เครื่องป้อนกำลังแกน X และ Y
• ชุดอาร์เบอร์และคอลเล็ต

ข้อมูลจำเพาะ

• ขนาดโต๊ะ : 230 x 1066 มม
• ระยะเคลื่อนที่ตามยาว: 750 มม
• ระยะเคลื่อนที่ข้าม: 305 มม. ระยะเคลื่อนที่ในแนวตั้ง (หัวเข่า): 406 มม
• ช่อง T บนโต๊ะ : 3 / 16 รับน้ำหนักสูงสุด : 340 กก. มอเตอร์แกนแนวตั้ง : 2 HP
• ความเร็วแกนหมุน: 60 ~ 2280 (8 ขั้นตอน)
• Spindle Taper : #30 NST Spindle Nose to Table : 70 ~ 476 mm
• ระยะแกนกลางถึงเสา : 71 ~ 476 มม. ระยะการเคลื่อนที่ของแกนหมุน : 127 มม
• อัตราป้อนแนวตั้งอัตโนมัติ : 0.04,0.08, 0.14 มม./รอบ
• ระยะเคลื่อนของแขน: 305 มม. องศาของการหมุนของแขน: 360°

ข้อมูลจำเพาะทางเทคนิค

• น้ำหนักสุทธิ: 1080,000 กก
• ขนาดหน่วย: 143.5X160X200CM
• ส่วนสูงผิดปกติ: 220,000
• ความยาวเสื่อม: 163,500
• ความกว้าง: 180,000
• ประเภท: เครื่องกัดแนวตั้ง
• ขนาดหน่วย : 163,500
